デフギヤー
前後異径ホイールを着けるとスピンするのがクラッシュギアですね。
理由は、前輪と後輪の1回転で進む距離が違うため。

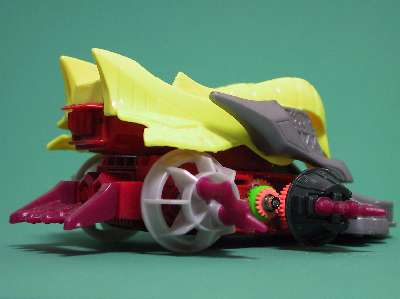

「それじゃ、前後輪の速度差を吸収しちゃったらどうなるの?」と思い立ち、作ってみたのがコレです。
仕組みは、車のデファレンシャルギア(差動機構)と同じ。 え?良く判らない? ・・・詳しい人に聞いてみてね(笑)

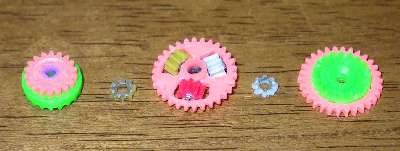

構成はデフそのものです。 遊星ギヤーを使うと小型化できそうなんですが…

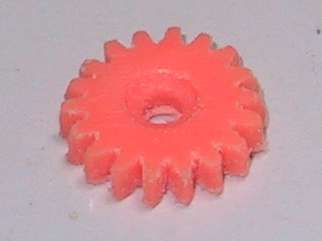

小径オレンジのギヤーはクラフトカッター&ヤスリで作りました(疲れた〜)
ギアケースに収まらないなぁ(^_^;)
回転中に、前輪か後輪のどちらかを押さえても、もう片方は回り続けます。
前輪と後輪の回転数の合計は常に一定になるように、自動的にトルクが配分される仕組みです。
結果は?・・・ (2003.03.03変更)
スピンするんですネェ(^_^;)
ホイールのグリップが少なすぎ、デフが正常に機能しないみたい(笑)
でも、久々に細かい工作をしたから、満足です(^^♪
せっかく作ったのに思い通りに動かないというのは、やはり悔しいので、リベンジです!
ギヤーのかみ合わせをていねいに調整してグリスを塗ったら、とても滑らかに動くようになりました。
セッティングはご覧のとおりのスピンタイプですが、実際に走らせてみるとゆるやかにドリフトしながらも、
スピンはしなくなりました。
前後の回転数がうまく調整されるようです。 めでたし、めでたし♪
デフギアの動作を録画してみました。 ココです(WindowsMediaPlayer)
