ベアリングの研究　〜リクエストにこたえて〜

タミヤ模型製のこのベアリングは、シャフト穴が六角形になっているので、クラッシュギアにも

ピッタリ合います。

愛用している人も多いのではないでしょうか。

好奇心旺盛な当研究室常連様より、リクエストを頂いたので、ベアリングの分解をしてみました。

分解の様子

内径が５．５ミリのワッシャーを利用して、プーラーを作る。　ビスを締めていけば、インナーが抜けてくる。

ベアリングの寸法は、外径が６．０ミリ、厚みが２．５ミリです。

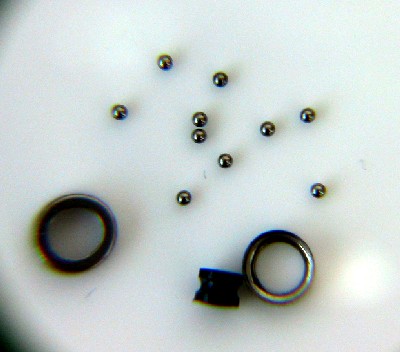

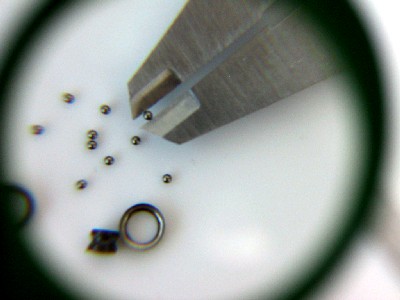

外側のカップに、外径５．５ミリのインナーカップを圧入した構造になっており、中には１．２ミリの

ボールが１０個入っています。

シャフトが通る部品（名前が判りません）の外径は３．５ミリです。

ベアリングは非分解部品です。

一度分解したら、再使用できません。　こんなオバカなマネはしないように(^_^;)
